TYPE DE MISSION

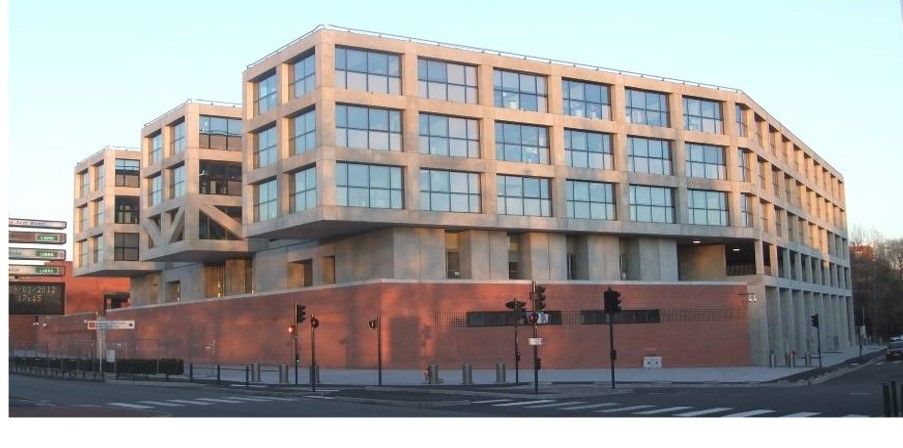

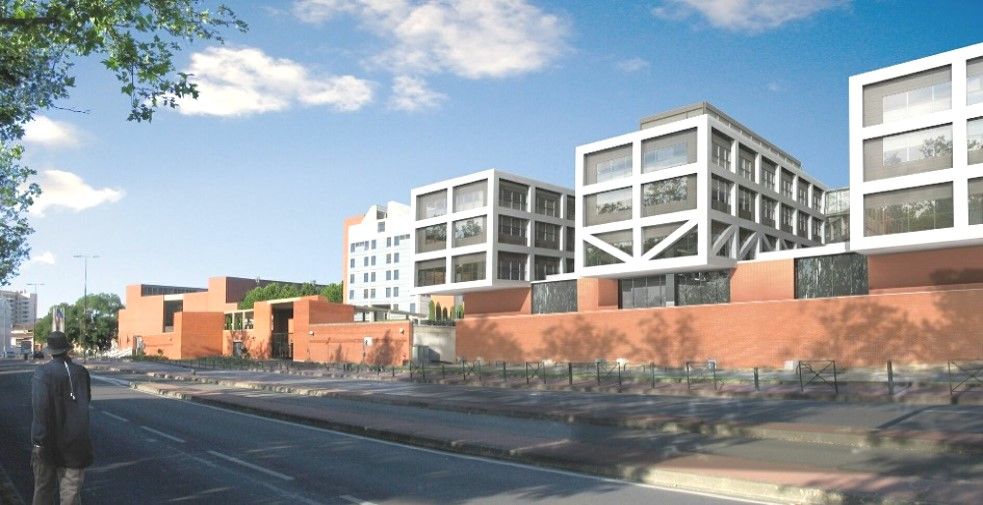

Construction de la 3° tranche de l’Hôtel de Région : 4 niveaux de bureaux sur 3 niveaux de parking en sous-sol + 2 crèches.
Le projet en quelques chiffres
9 530 k€ HT
Montant lots SACET
21 000 m²
(avec parkings)
Surface traitée
2011
Année du projet
Descriptif des travaux réalisés
Chauffage/Climatisation
– Chaufferie centrale au gaz naturel avec 2 chaudières d’une puissance unitaire de 300 kW, dont une à condensation + chaufferie au gaz naturel avec une chaudière à condensation de 65 kW pour la crèche Ville de Toulouse intégrée dans le bâtiment,
– Production centralisée d’eau glacée (6-11°C) par 2 groupes à condensation à eau d’une puissance unitaire de 285 kW + Production d’EG (7-12°C) par 1 groupe à condensation par air d’une puissance unitaire de 30 kW pour la crèche de la Ville de Toulouse intégrée dans le bâtiment,
– Production d’eau chaude sanitaire en semi-instantané + production d’eau chaude solaire pour la crèche Conseil Régional,
– Distribution « 2 tubes, 2 fils » avec pompes à débit variable associées à des vannes de réglage de type 2 voies,
– 400 ventilo-convecteurs 2 tubes, 2 fils,
– 12 mini centrales 4 tubes, pour les salles de commission et les archives,
– 4 centrales double flux 4 tubes avec échangeur à plaques et pré-traitement d’air dans l’ensemble des bureaux et locaux de travail,
– 4 centrales de traitement d’air 4 tubes, double flux, à échangeur rotatif, pour les 4 salles modulables de 300 personnes chacune,
– Centrales de traitement d’air 4 tubes pour les 2 crèches (Ville de Toulouse et Conseil régional),
– 1400 m² de plancher chauffant pour les 2 crèches,
– Traitement du Data Center par armoires de climatisation (système redondant),
– Désenfumage mécanique des salles modulables, des sas d’attente handicapés ai niveau des ascenseurs, et des parkings,
– Installation d’une GTC.
Plomberie sanitaire
– Production décentralisée d’ECS par 18 cumulus électriques auprès des points d’utilisation,
– Installation des appareils sanitaires avec alimentations EF/EC/Bouclage et évacuations EU/EV,
– Réseaux collecteurs des EU/EV/EP,
– Fourniture des extincteurs et des plans d’évacuation,
– Installation de colonnes sèches dans l’ensemble des escaliers protégés (bureaux + parkings).
Courants Forts
– Modification et extension du poste de transformation privé existant de 1 000 à 1 600 Kva,
– Création d’un TGBT spécifique pour le bâtiment 3° tranche et d’un réseau BT pour alimenter les différentes AD électriques du site,
– Groupe électrogène de 130 kVA pour l’alimentation des équipements techniques du local Serveur informatique du bâtiment 3° tranche,
– Réalisation d’un réseau ondulé depuis 2 onduleurs 60 kVA – 10 min. En redondance N+1 pour alimenter le local Serveur info,
– Armoire de désenfumage spécifique pour les salles modulables , et d’un réseau BT pour alimenter les équipements de sécurité,
– Equipement de l’ensemble des locaux suivant les besoins de la maîtrise d’ouvrage au niveau FM et prises de courants,
– Réalisation d’un réseau ondulé depuis 1 onduleur 60 kVA – 20 min. pour alimenter les postes de travails des bureaux,
– Mise en place des différents types d’éclairage suivant les locaux à traiter avec en particulier des systèmes de gradations de lumières et de programmation de mise en scène prédéfini dans les salles modulables,
– Equipements d’éclairage sécurité par Luminaires sur Source Centrale pour les locaux du type L et par BAES sur le reste du bâtiment
– Réalisation d’un réseau de type Tarif Jaune pour l’alimentation de la crèche de la ville de Toulouse,
– Equipement des crèches Ville de Toulouse et Midi Pyrénées suivant les besoins et recommandation de la maîtrise d’ouvrage.
Courants Faibles
– Réalisation et extension de l’installation d’alarme incendie type 1 avec SSI de catégorie A l’ensemble du bâtiment 3° tranche, hors crèche Ville de Toulouse équipé de son propre système d’alarme incendie de type 1 avec SSI de catégorie A,
– Mise en place d’un système extinction automatique à gaz inerte dans le local Serveur / Miroir,
– Câblage VDI sur l’ensemble du site (1 RG / 12 SR / 2500 points RJ45 évolutif à 3200 points),
– Installation de vidéo surveillance sur les abords extérieurs et dans le bâtiment,
– Installation de contrôle d’accès au niveau des accès du bâtiment,
– Installation de sonorisation d’ambiance pour les salles Modulables,
– Installation de distribution de l’heure,
– Installation d’interphonie avec vidéo conforme PMR, pour l’ensemble du nouveau bâtiment et des crèches,
– Installation d’écoute passive au niveau des locaux sommeils des crèches,
– Installation de surveillance intrusion par détecteurs de présence et contacts d’ouverture pour la crèche Ville de Toulouse.
